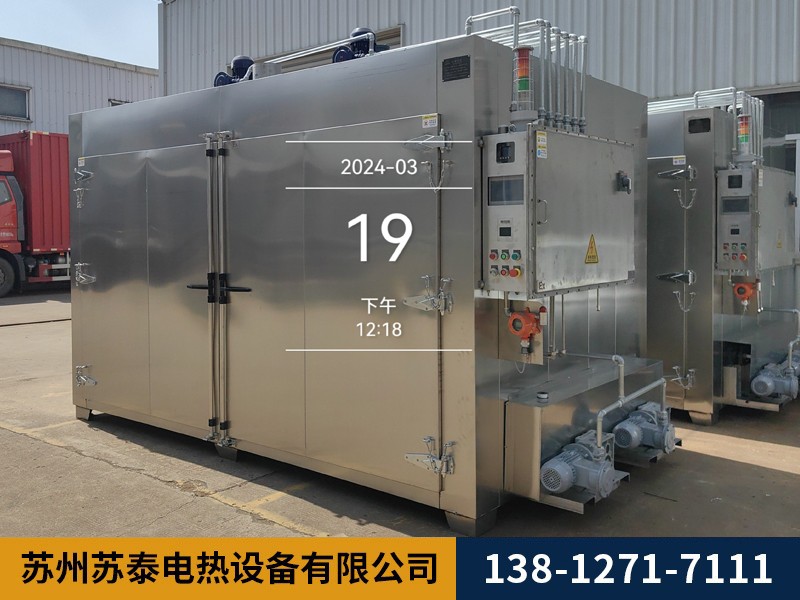

上圖防爆烘箱的技術參數:(敬請參考)
內膽尺寸: |
高1500寬1700深2200(mm) |
外形尺寸: |
高2100寬2200深2500(mm) |
內膽材料: |
1.5厚度304不鏽鋼板 |
外殼材料: |
1.5厚304不鏽鋼板 |
使用電壓: |
380V/N+3+地/50HZ |
工作溫度範圍: |
室溫+10-300℃(任意可調) |
加熱功率: |
7KW/6支防爆不鏽鋼加熱管,分1檔控溫 |
鼓風功率: |
750W/380V*4台(定製耐高溫防爆電機) |
控溫精度: |
±1℃ |
溫度均勻性: |
±2.5℃ |
底部結構: |
槽鋼承重腳(平底) |
物料網板: |
不鏽鋼方管小車及不鏽鋼網板 |
整體框架: |
8#槽鋼及5#角鋼 |
保溫棉及厚度: |
保溫層120mm,填充耐高溫矽酸鋁纖維 |
排氣進氣: |
箱體頂部(可調節) |
升溫速度: |
7-8度/分鍾 |
溫控儀: |
廈門宇電智能溫控儀帶PID調節,自動恒溫 |
超溫保護時間設定: |
正泰超溫保護及正泰時間繼電器 |
加熱控製: |
蘇州集成SSR固態控溫 |
保護係統: |
斷路器,漏電開關,相序保護,過載保護 |
外殼溫度: |
環境溫度+15度 |
烘箱噪音: |
不超過60分貝 |
電器說明: |
所有電器均采用防爆型 |
控製箱: |
外掛防爆電器箱,均有防爆合格證 |
規格參數:(可根據客戶要求定製)
主要性能優點: 烘烤具有揮發性氣體專用烘箱(所有電氣元件均(jun1)采用防爆電器)
內膽尺寸:詳見下圖列表
內膽材料:不鏽鋼板
外壁材料:冷軋鋼板,表麵複漆(可選顏色及烤漆,錘紋漆,平光漆,噴塑)
框架:槽鋼角鋼整體框架
防爆門位置:箱體後背,烘箱放置時請於後麵牆體留出一定安全距離
保溫材料:耐高溫矽酸鋁棉
底部承重:槽鋼框架
支撐腳:槽鋼固定承重腳或者可移動萬向滑輪
加熱管材質:防爆型不鏽鋼電加熱管,可連續使用7-8萬小時
加熱管分布:根據箱體大小均勻分布於箱體兩側風道,頂部風道或底部風道
送風方式:雙風道水平送風或雙風道強壓式循環送風
鼓風電機:防爆型長軸耐高溫電機及多翼式風輪
電機安裝:頂部或者側部
門扣:合金承重鉸鏈及上下搭扣式拉杆
出廠配件:1.網板2.產品說明書3.售後維修保障卡4.配套專業工具包
選裝配置:詳見選配項目
產品主要技術參數:(敬請參考)
型號 |
電源電壓V |
加熱功率KW |
鼓風功率W |
溫度範圍℃ |
控溫精度℃ |
溫度均勻性℃ |
內尺寸
(高×寬×深)mm |
容積L |
STFB-1 |
380 |
1.5 |
180 |
~300 |
±1 |
±1 |
450×450×350 |
70 |
STFB-2 |
380 |
3 |
180 |
~300 |
±1 |
±2 |
550×550×450 |
136 |
STFB-3 |
380 |
4.5 |
180 |
~300 |
±1 |
±2 |
750×600×500 |
225 |
STFB-4 |
380 |
9 |
180 |
~300 |
±1 |
±3 |
1000×800×800 |
640 |
STFB-5 |
380 |
12 |
370 |
~300 |
±1 |
±3 |
1000×1000×1000 |
1000 |
STFB-6 |
380 |
15 |
370*2 |
~300 |
±1 |
±3 |
1200×1200×1000 |
1440 |
STFB-7 |
380 |
18 |
750 |
~300 |
±1 |
±5 |
1500×1200×1000 |
1800 |
STFB-8 |
380 |
21 |
750*2 |
~300 |
±1 |
±5 |
1500×1500×1200 |
2700 |
特殊規格及特殊要求可根據要求定製:
性能優點:(持續改進中)
l 鼓風係統------優化的風道設計,采用耐高溫鼓風電機配離心式風葉,強力渦輪式循環送風,避免任何死角,可使箱體內熱風分布更加均勻,更節能更靜音,更好的保證良好的操作環境,風速風壓均符合試驗標準,符合國際及國內環保要求,所有部件具有極高的可靠性及兼容性,安裝保養及維修方便。
l 加熱係統------采用遠紅外加熱方式,輻射效應高,加熱速度更快,加熱管分布合理,係統完全獨立,不影響控製線路,溫度控製功率均由電腦演算,根據箱內溫度高低自動控製加熱輸出功率,以達到高精度高效率的用電需求,更加環保更加節能。
l 溫控係統------采用微電腦數顯智能數顯溫控儀,帶PID調節,數顯時間繼電器,精度高,直觀醒目,與固態繼電器配合具有連續調整功能,當溫度達到預置值後,由繼電器接受溫控儀輸出訊號源節製,溫度隻能局限於PID溫區範圍內精細浮動進行恒溫動作,提高了箱內溫度精度,電路裝有超溫保護器,當儀表失靈或操作失誤而引起溫度超出設定值時,保護器立即切斷控製電源,以保證箱內產品的安全,超溫保護器可在核定範圍內進行調整。
l 保溫效果------良好的隔熱技術,密封效果顯著,箱體外基本保持室內正常溫度,對環境溫度影響較小。
l 保護係統------漏電保護,線路保護,短路保護, 過載保護,超溫保護。
電器配置:(可根據客戶要求定製)
l 溫控儀:一套智能數顯溫控儀自動控溫,控溫精度0.1-1度,帶PID調節。
l 時間設定裝置:HS48S-99.99定時裝置,可人工/自動開關,當溫度達到所設定值時開始計時,當達到所設定範圍後即切斷加熱電源。
l 時間報警裝置:APT/AD16型聲光報警裝置,設定時間完畢即時報警,手動結束報警提示。
l 超溫報警裝置:當溫度超出設定值範圍一定值時,保護器立即切斷控製電源。
l 測溫裝置:一支不鏽鋼PT100型鉑電阻溫度傳感裝置,測溫精準,一支不鏽鋼K型鉑電阻溫度傳感裝置供超溫保護器使用。
l 斷路器啟動:帶漏電保護的斷路器啟動電源,有效保護所有電器元件。
l 接觸器:PID+SSR(選配)輸出,控溫精度準確,可提高控溫組件與接口的穩定性及延長使用壽命,確保箱內溫度的均勻性。
l 電流電壓:220/380V,50HZ,二相/三相四線及接妥地線。
l 開關及指示燈:采用正泰品牌,不易損壞,可根據客戶要求使用進口或指定品牌。
l 記錄儀:有紙或無紙記錄儀及USB,微電腦集成控製係統:隨客戶選配。
設備使用環境:(敬請注意)
l 安裝場地:地麵平整,通風良好,設備周圍無強烈震動,無安全隱患,周圍無強大磁場,無直接日照或其他熱源直接輻射,無高濃度粉塵及無腐蝕易燃易爆物品,設備四周需留有一定的使用及維護空間。
l 使用氣壓:86-106Kpa
l 環境要求:溫度範圍-5-40度,相對濕度±85%RH。
l 使用電源:要求用戶為此設備配置單獨相對應容量的空氣或動力開關,並接妥地線。
售後服務:(用心為客戶著想)
l 保修期效:自交貨之日起,我公司對此設備整機維護及保修12個月,終身維修維護。
l 質保說明:質保期內如遇質量問題,我公司將免費維修及更換任何零配件。質保期外如需更換任何零配件,隻收取零部件的市場成本價。
l 售後服務:我公司接到客戶售後服務電話,一小時內作出回應,如遇客戶無法自行解決的問題,我公司將視路程遠近在24小時至72小時內趕到客戶現場。
l 服務支持:我公司將對設備軟件及控製係統終身進行升級服務,對硬件部分進行免費的技術支持。
